โครงกระดูกของหม้อแปลงไฟฟ้าอิเล็กทรอนิกส์ทำจากพลาสติกชนิดใด

โครงของหม้อแปลงไฟฟ้าทำจากพลาสติกชนิดใด

① ไนลอน (NYLON): สีขาวและโปร่งใส มีการดูดซึมน้ำในระดับหนึ่ง ทนทานต่อน้ำมันได้ดี มีความเหนียว มีความเหนียวดี ไม่เปราะบาง แต่ละลายได้ง่ายเมื่อถูกความร้อน ง่ายต่อการเปลี่ยนรูป ทนต่ออุณหภูมิได้ปกติประมาณ 110 องศา ไฟ พิกัดคือ 94V-2 หรือ 94V-HB ความต้านทานแรงดันไฟฟ้าคือ 27KV/mm และพื้นผิวเรียบ เนื่องจากลักษณะเฉพาะข้างต้น วัสดุไนลอนจึงมักใช้ทำหม้อแปลงความถี่ต่ำที่มีความต้องการขดลวดต่ำหรือตัวเหนี่ยวนำขดลวดทั่วไป

② PBT: โดยทั่วไปเป็นสีขาว สีน้ำตาล หรือสีเบจ มีความเหนียวค่อนข้างดี ทนต่ออุณหภูมิประมาณ 120 องศา ง่ายต่อการเปลี่ยนรูปหลังจากถูกความร้อน (อุณหภูมิการเปลี่ยนรูปด้วยความร้อน 205 องศา) คะแนนการทนไฟ 94V-0 ประสิทธิภาพของฉนวนที่ดีเยี่ยม ความต้านทานแรงดันไฟฟ้า 22KV/mm และพื้นผิวไม่เรียบ เนื่องจากคุณสมบัติข้างต้น วัสดุนี้ส่วนใหญ่ใช้ทำหม้อแปลงขนาดเล็กและขนาดกลางหรือตัวเหนี่ยวนำที่มีเส้นผ่านศูนย์กลางลวดค่อนข้างเล็ก ในขณะเดียวกัน วัสดุนี้มีราคาถูก ซื้อง่าย และต้นทุนการผลิตต่ำ ซึ่งเหมาะสำหรับการผลิตจำนวนมาก

③ PET: โดยทั่วไปสีดำ ละลายง่ายเมื่อถูกความร้อน ความเหนียวทั่วไป (ดีกว่าไนลอนเล็กน้อย) ขึ้นรูปง่าย ทนต่ออุณหภูมิประมาณ 130 องศา ยากต่อการเปลี่ยนรูปเมื่อถูกความร้อน (อุณหภูมิการเปลี่ยนรูปด้วยความร้อน 246 องศา) อัตราการทนไฟ 94V -0 ประสิทธิภาพของฉนวนของวัสดุนี้แย่กว่า PBT เล็กน้อย ความต้านทานแรงดันไฟฟ้า 18kV/mm พื้นผิวไม่เรียบ และสามารถใช้เป็นโครงหม้อแปลงความถี่สูง เปลือกเหนี่ยวนำ ฯลฯ ด้วย ราคาสูงกว่า PBT เล็กน้อย

④ LCP: โดยทั่วไปจะเป็นสีเบจ เป็นพอลิเมอร์ผลึกเหลวชนิดหนึ่ง ซึ่งอยู่ระหว่าง PET และเบเคไลต์ มีความแข็งและความเหนียวที่ดี วัสดุทั่วไป เช่น E-4008 มีอุณหภูมิการเปลี่ยนรูปจากความร้อน 313 องศา มันยังคงมีเสถียรภาพในมิติที่ดี ความต้านทานการคืบคืบ ค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำมาก และคุณสมบัติไดอิเล็กทริกสูงมากที่อุณหภูมิสูง ส่วนใหญ่จะใช้ในการทำหม้อแปลง SMD ในด้านหม้อแปลง โดยมีระดับการหน่วงไฟที่ 94V-0 แต่มีราคาแพง

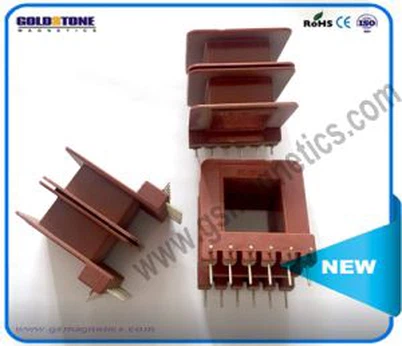

⑤ PHENOLIC: โดยทั่วไปจะเป็นสีดำ เป็นวัตถุดิบคุณภาพสูงที่ใช้กันมากที่สุดสำหรับโครงหม้อแปลง เช่น Changchun T373J, T375J, Sumitomo PM9820, PM9630 เป็นต้น ซึ่งมีความเปราะและเปราะบาง โดยมีระดับการทนไฟที่ 94V{{6 }} โดยเฉพาะอย่างยิ่งทนต่ออุณหภูมิสูง (370 องศาเซลเซียส) ความต้านทานแรงดันไฟฟ้า 10KV/mm และพื้นผิวเรียบ อาจกล่าวได้ว่าเบคาไลต์เป็นหนึ่งในวัสดุที่ใช้กันอย่างแพร่หลายที่สุดในหม้อแปลงไฟฟ้า เนื่องจากมีความทนทานต่ออุณหภูมิสูง ไม่เสียรูป และทนต่อแรงดันไฟฟ้าปานกลาง จึงเหมาะสำหรับหม้อแปลงไฟฟ้าขนาดใหญ่และขนาดกลาง แต่มีความเปราะบาง ซึ่งหลีกเลี่ยงไม่ได้ และวัสดุดังกล่าวไม่สามารถรีไซเคิลและนำกลับมาใช้ใหม่ได้

หม้อแปลงความถี่สูงโดยทั่วไปทำจากเบคาไลต์ ซึ่งมีความทนทานต่ออุณหภูมิที่ดี ไม่บิดเบี้ยวง่าย และมีความมันวาว เมื่อเทียบกับหม้อแปลงความถี่สูงแบบพลาสติก ข้อเสียเพียงอย่างเดียวคือแตกหักง่าย

อย่างไรก็ตาม หม้อแปลงความถี่สูงที่ทำจาก PET และ PBT ไม่ค่อยได้ยินหรือเห็นในหมู่เพื่อนฝูง วัสดุทั้งสองคืออะไร? ความแตกต่างระหว่างมันกับโครงกระดูก Bakelite คืออะไร?

PET ทำจากโพลีเอทิลีนเทเรพทาเลต PET เป็นโพลีเมอร์ที่มีผลึกสูงสีขาวขุ่นหรือสีเหลืองอ่อนที่มีพื้นผิวเรียบและเป็นมันเงา มีคุณสมบัติทางกายภาพและทางกลที่ดีเยี่ยมในช่วงอุณหภูมิกว้าง อุณหภูมิการใช้งานในระยะยาวสามารถเข้าถึง 120 องศา และฉนวนไฟฟ้าเป็นเลิศ แม้จะอยู่ภายใต้อุณหภูมิสูงและความถี่สูง ประสิทธิภาพทางไฟฟ้าก็ยังดี แต่ความต้านทานโคโรนาไม่ดี ความต้านทานการคืบ ความต้านทานความล้า แรงเสียดทาน และความเสถียรของมิตินั้นดี

PBT เป็นหนึ่งในห้าของพลาสติกวิศวกรรมหลัก polybutylene terephthalate (PBT) ชื่อภาษาอังกฤษของมันคือ polybutylene terephthalate (PBT เรียกสั้นๆ ว่า PBT) เป็นโพลีเอสเตอร์เทอร์โมพลาสติก เมื่อเทียบกับพลาสติกวิศวกรรมเทอร์โมพลาสติกชนิดอื่น PBT ที่ไม่เสริมความแข็งแรงมีคุณสมบัติในการประมวลผลและคุณสมบัติทางไฟฟ้าที่ดีกว่า สามารถใช้เป็นหม้อแปลงไฟฟ้าคืนของทีวี, ผู้จัดจำหน่ายรถยนต์และคอยล์จุดระเบิด, เปลือกและฐานอุปกรณ์สำนักงาน, ชิ้นส่วนภายนอกรถยนต์ต่างๆ, พัดลมเครื่องปรับอากาศ, ฐานเตาอิเล็กทรอนิกส์, เปลือกอุปกรณ์สำนักงาน

1) ที่นิยมใช้กันมากที่สุดคือไนลอน PA66 ซึ่งมักจะเต็มไปด้วยใยแก้วบางชนิดและมีความทนทานต่ออุณหภูมิ 130 องศา

2) พลาสติก PET ทนต่ออุณหภูมิ 155 องศา

3) ความทนทานต่ออุณหภูมิของการประกอบอีพ็อกซี่บอร์ดคือ 130 องศาเซลเซียส 155 องศาเซลเซียส และ 180 องศาเซลเซียส ซึ่งส่วนใหญ่เกี่ยวข้องกับสีฉนวนที่ชุบ

4) การประกอบรั้งใยแก้ว ทนต่ออุณหภูมิ 180 องศา

5) กระดาษฉนวนมีหลายชนิด เช่น Fast paper, highland barley paper, DMD, NMN, Nomex

6) พลาสติกวิศวกรรมอื่น ๆ PBT เบคาไลต์ PTFE ฯลฯ
